Аппарат теплообменный пластинчатый разборный Теплохит ТИ 26 (ДУ 100)

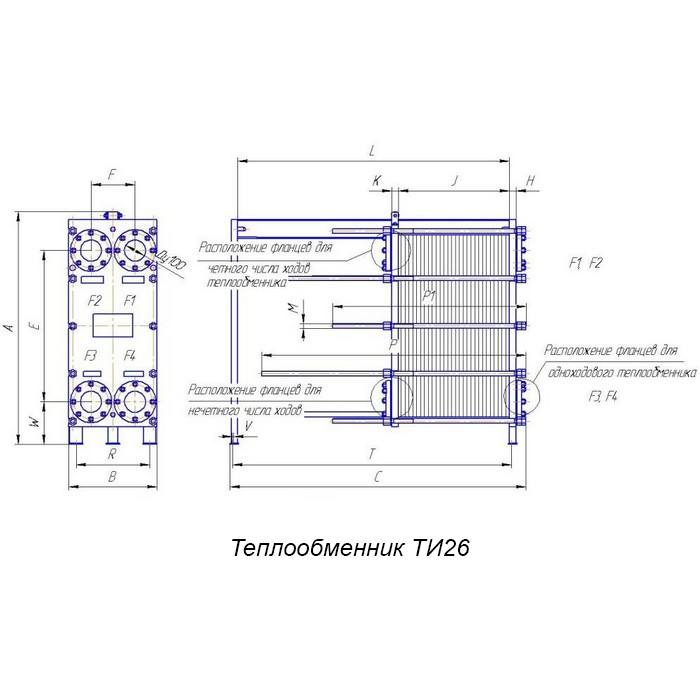

Габаритный чертеж пластинчатого разборного теплообменника Теплохит ТИ 26 (ДУ 100)

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Теплохит ТИ 26 (ДУ 100) – фото внешнего вида

Теплохит ТИ 26 (ДУ 100) – пластинчатый разборный теплообменный аппарат. Присоединения – фланцевые ДУ 100.

Максимальное количество пластин – 251 штука, давление – 16 бар, температура – 190 °C. Большая разновидность каналов позволяет точно настраивать гидравлическое сопротивление в теплообменнике при его проектировании, одновременно, добиваясь наибольшего коэффициента теплопередачи.

Данный теплообменный аппарат подходит для нагрева воды и гликолевых смесей в сфере ЖКХ (отопление, горячее водоснабжение и вентиляция). Гарантийный срок составляет 12 месяцев, а эксплуатационный 10-15 лет.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Теплохит
Модель: ТИ 26 (ДУ 100)
Наличие: уточните у менеджера
Склад в Тюмени:
ул. Монтажников, дом 1/4

Рейтинг товара:

Отзывов: 1

Цена: 318 000 RUB *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

Число пластин	А	B	C	E	F	H 6bar	H 10bar	H 16bar	K 6bar	K 10bar	K 16bar	L	P	M 6 bar	M 10bar	M 16bar	R	T	V	W
До 31	932,5	310	464	694	126	20	20	25	20	20	20	250	250	16	16	24	160	409	17	128
33 - 61	932,5	310	564	694	126	20	20	25	20	20	20	495	450	16	16	24	160	654	17	128
63 - 111	932,5	310	814	694	126	20	20	25	20	20	20	745	750	16	16	24	160	904	17	128
113 - 151	932,5	310	964	694	126	20	20	25	20	20	20	995	900	16	16	24	160	1154	17	128
153 - 251	932,5	310	1414	694	126	20	20	25	20	20	20	1495	1350	16	16	24	160	1654	17	128

Стоимость

Цена теплообменного аппарата Теплохит ТИ 26 (ДУ 100) может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
