Аппарат теплообменный пластинчатый разборный Ридан НН 21 (Ду 100 мм)

Ридан НН 21 с Ду 100 имеет пропускную способность до 170 м3/ч. Глубина штамповки пластин — 2,6 мм. Применяется для отопления и теплоснабжения. Способен работать с тепловым потоком до 3-4 МВт для сред вода-вода. В паровых схемах передает большое количество энергии.

Распространен в охлаждении судовых двигателей и движителей (пропульсивных установок) компаний MAN, Caterpillar, Wartsila. В многоходовой версии используется как компактный регенератор производства растительного масла и переработки нефти. Дает «большой» проток воды в оборотной системе при охлаждении рольгангов и их механизмов, прокатных вальцев и волочильных машин.

  • Бесплатная доставка
  • Отгрузка от 1 дня
  • Расчет и подбор от 15 мин
  • Производители Ридан
  • Модель: НН №21
  • Наличие: уточните у менеджера
  • Склад в Тюмени:
    ул. Монтажников, дом 1/4
  • Цена: 83 750 RUB *

Характеристики

  • Рабочая температура: от –30 °С до +200 °С.
  • Максимальное рабочее давление: до 25 бар.
  • Используемые материал прокладок: Nitrile, EPDM, Viton.
  • Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
  • Допустимое количество пластин: 11 — 111 шт.

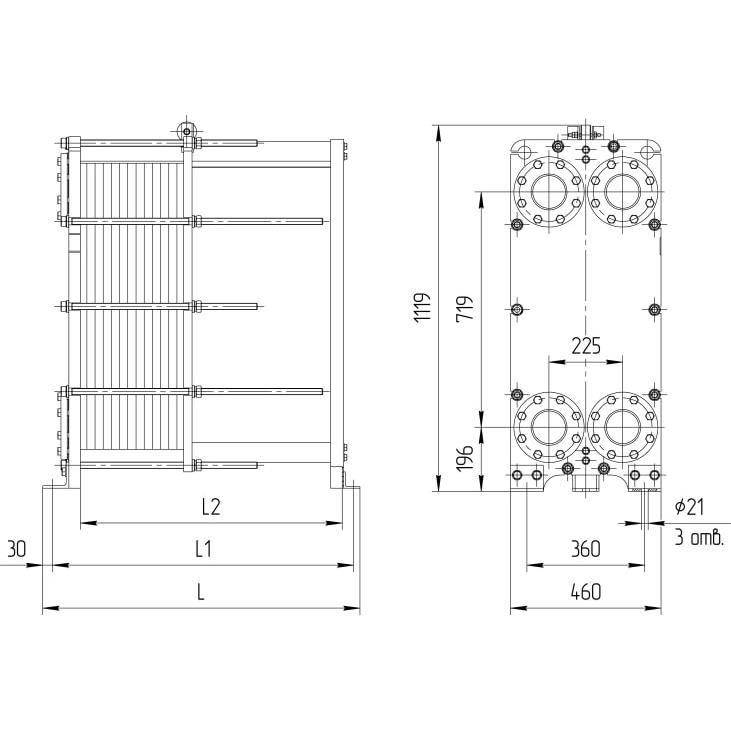

Таблица размеров

Тип теплообменника № рамы Размеры в миллиметрах Стяжные шпильки Кол-во пластин, шт. Макс. масса, кг.
L L1 L2 размер кол-во, шт.
Расчетное давление 1,0 МПа (10 кгс/см2)
НН №21 1 700 640 500 М24 10 11-50 315
2 1000 940 800 М24 10 51-105 385
3 1400 1340 1200 М24 10 106-178 480
4 1700 1640 1500 М24 10 179-232 555
Расчетное давление 1,6 МПа (16 кгс/см2)
НН №21 1 705 645 500 М24 10 11-50 365
2 1005 945 800 М24 10 51-105 450
3 1405 1345 1200 М24 10 106-178 565
4 1705 1645 1500 М24 10 179-232 650

Стоимость

Цена (от 83 750 Р) указана для примера.

Ридан НН 21 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.

Для расчета потребуются:

  • рабочие среды теплоносителя и потребителя (например, вода-вода)
  • тепловая нагрузка или расход одной из рабочих сред
  • требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
  • допустимые потери по напору
  • максимальное давление

После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
