Аппарат теплообменный пластинчатый разборный Ридан НН 152 (Ду 200 мм)
Нажмите чтобы увеличить
Ридан НН 152 имеет диаметр присоединений 200 мм. Применяется в энергетике, химических, нефтяных производствах. Такое широкое применение по отраслям аппарат заслужил благодаря «высокой» мощности.
Вариации по материалам изготовления пластин: нержавеющая сталь, титан, морская нержавейка. Прокладки из термостойкой резины (выдерживают до 150 градусов), используются маслостойкие уплотнители.
Характеристики
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

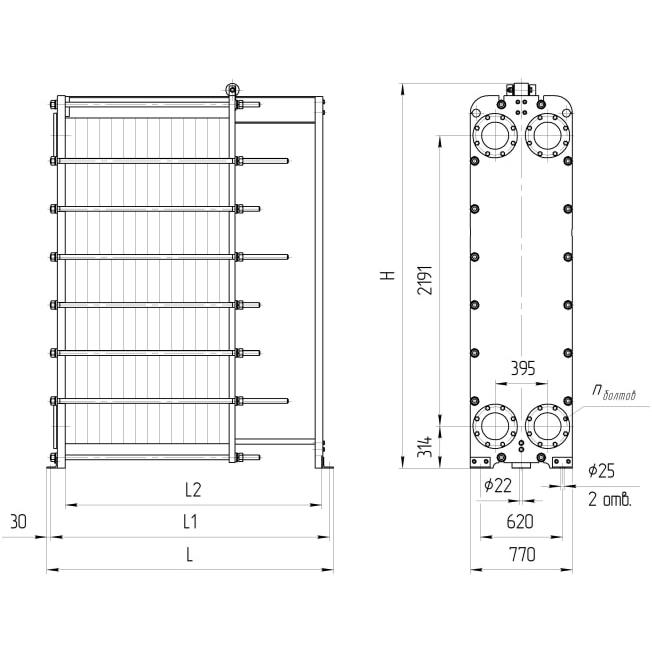

Таблица размеров
| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| Расчетное давление 1,0 МПа (10 кгс/см2) | ||||||||||
| НН №152 | 1 | 825 | 765 | 600 | М36 | 16 | 11-66 | 2300 | ||
| 2 | 1225 | 1165 | 1000 | М36 | 16 | 67-139 | 2820 | |||
| 3 | 1525 | 1465 | 1300 | М36 | 16 | 140-193 | 3230 | |||
| 4 | 1725 | 1665 | 1500 | М36 | 16 | 194-230 | 3510 | |||
| 5 | 2225 | 2165 | 2000 | М36 | 16 | 231-320 | 4170 | |||
| 6 | 2725 | 2665 | 2500 | М36 | 16 | 321-411 | 4860 | |||
| 7 | 3225 | 3165 | 3000 | М36 | 16 | 412-502 | 5550 | |||
| 8 | 4225 | 4165 | 4000 | М36 | 16 | 503-684 | 6960 | |||
| Расчетное давление 1,6 МПа (16 кгс/см2) | ||||||||||
| НН №152 | 1 | 845 | 785 | 600 | М36 | 16 | 11-64 | 2850 | ||
| 2 | 1245 | 1185 | 1000 | М36 | 16 | 65-134 | 3440 | |||
| 3 | 1545 | 1485 | 1300 | М36 | 16 | 135-188 | 3920 | |||
| 4 | 1745 | 1685 | 1500 | М36 | 16 | 189-224 | 4240 | |||
| 5 | 2245 | 2185 | 2000 | М36 | 16 | 225-313 | 5010 | |||
| 6 | 2745 | 2685 | 2500 | М36 | 16 | 314-402 | 5800 | |||
| 7 | 3245 | 3185 | 3000 | М36 | 16 | 403-491 | 6590 | |||
| 8 | 4245 | 4185 | 4000 | М36 | 16 | 492-670 | 8210 | |||
| Размер H: рамы №1-№6 — 2900 мм, рамы №7-№8 — 3000 мм (для расчетного давления 1,0 и 1,6 МПа).
Количество болтов у фланца: 1,0 МПа — 8 шт., 1,6 МПа — 12 шт. |
||||||||||
Стоимость
Цена (от 655 840 Р) указана для примера.
Ридан НН 152 — типомодель. Исполнение каждого теплообменного аппарата отличается по количеству, компоновкам, материалам пластин и материалам прокладок, поскольку теплообменники рассчитываются под конкретный объект индивидуально.
Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять расчетные данные.
Для расчета потребуются:
- рабочие среды теплоносителя и потребителя (например, вода-вода)
- тепловая нагрузка или расход одной из рабочих сред
- требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
- допустимые потери по напору
- максимальное давление
После того, как будут предоставлены данные для расчета, наши инженеры в кратчайшие сроки предоставят теплотехнический расчет с чертежом аппарата и цену со сроками изготовления и доставкой до объекта.
